产品简介

在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，最后用指针式的高精度电压表、电流表、功率表测量各个电参数，最后计算得到输电线路工频参数测试结果。使整套试验设备体积大，重量大，需要吊车配合工作，十分不利于现场测量，而且由于测试电源为工频电源，极易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，这对电源的容量和体积又进一步提高。

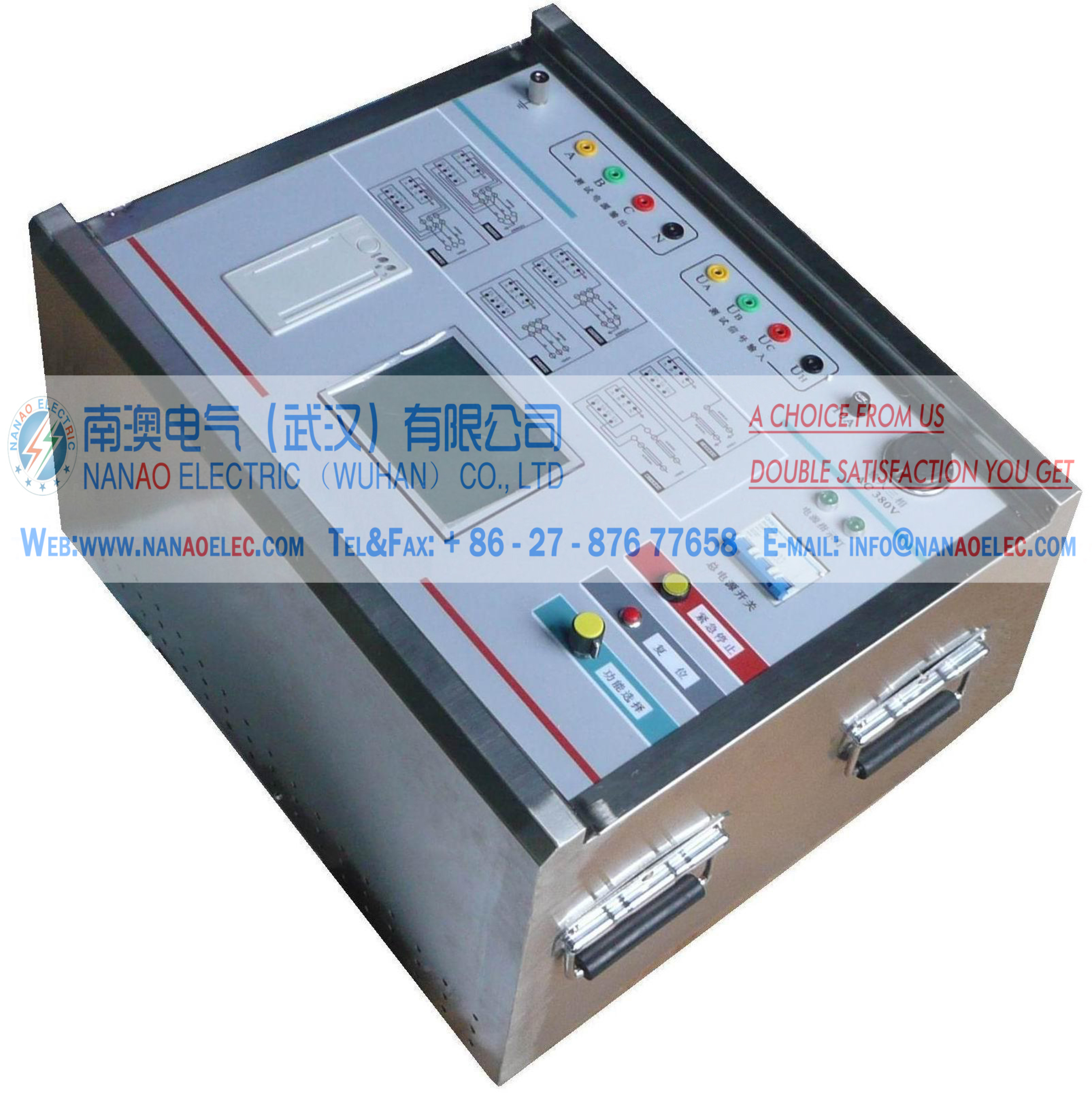

NAYXL输电线路异频参数测试系统能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、正序阻抗、零序电容、零序阻抗、互感和耦合电容等），完全满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。

NAYXL输电线路异频参数测试系统采用一体化结构，内置变频电源模块，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。

产品别名

输电线路异频参数测试系统

产品特性

1.快速准确的完成线路的正序电容、零序电容、正序阻抗、零序阻抗等参数测量，同时还可以测量线路间的互感电抗和耦合电容测量；

2.抗干扰能力强，能在异频信号与工频信号比为1:10的条件下准确测量；

3.外部接线简单，仅需一次接入被测线路的引线线就可以完成全部的线路参数测量；彻底解决现有测试手段存在的测试接线倒换繁琐、干扰、稳定度、精度等方面的问题。

4仪器以高速单片机为内核，实现测试电源、仪表、计算模型一体化，将一卡车的设备浓缩为一台仪器。

5.仪器采用320 x 240大屏幕点阵液晶显示，美国进口旋转鼠标操作，嵌入式汉字微型打印机打印结果，操作十分简单；

6.仪器测试过程快捷，仪器自动完成测试方式控制、升降压控制和数据测量计算，并打印测量结果，一个序参数的测量为一分钟完成，试验时间缩短，工作量大大减少，20分钟内可完成传统方法两个小时的工作量；

7.测量精度高，仪器本身提供三组接近工频的异频电源（45Hz/57.5Hz 45Hz/55Hz 47.5Hz/55Hz）可供选择，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；

产品参数

输入供电电源 三相 AC 380V±10%

输出最大电压 AC 200V   精度：1%

输出最大电流 10A

输出信号频率 45H/55Hz；47.5H/52.5Hz；干扰电流＜40A

　 电 容 阻 抗 阻抗角

测量范围 0.1-50μF 0.5-400Ω 0°- 360°

测量分辨率 0.01μF 0.01Ω 0.01°

测量准确度 0.1μF-1μF时±3% ±0.05μF 0Ω-1Ω时±3% ±0.05Ω ±0.2°(电压＞1.0V)

1μF-50μF时±1.5% ±0.03μF 1Ω-400Ω时±1.5% ±0.03Ω ±0.3°(电压0.2V-1.0V)

外型尺寸 535mm×435mm×360mm(不含轮子)

重    量 61Kg

a)仪器供电电源：三相，AC 380V±10%，10A，50Hz

b)异频电源特性：最大输出电压：三相，AC 200V（有效值）

c)抗干扰参数：

干扰电压：接入仪器测试电源后的纵向感应电压＜350V；

干扰电流：线路首末两端短接接地时＜40A；

能在仪器输出信号与干扰信号比为1:10的条件下稳定准确完成测试。

d)仪器使用环境：

环境温度：-15℃—＋40℃

相对湿度：＜90%
