产品简介

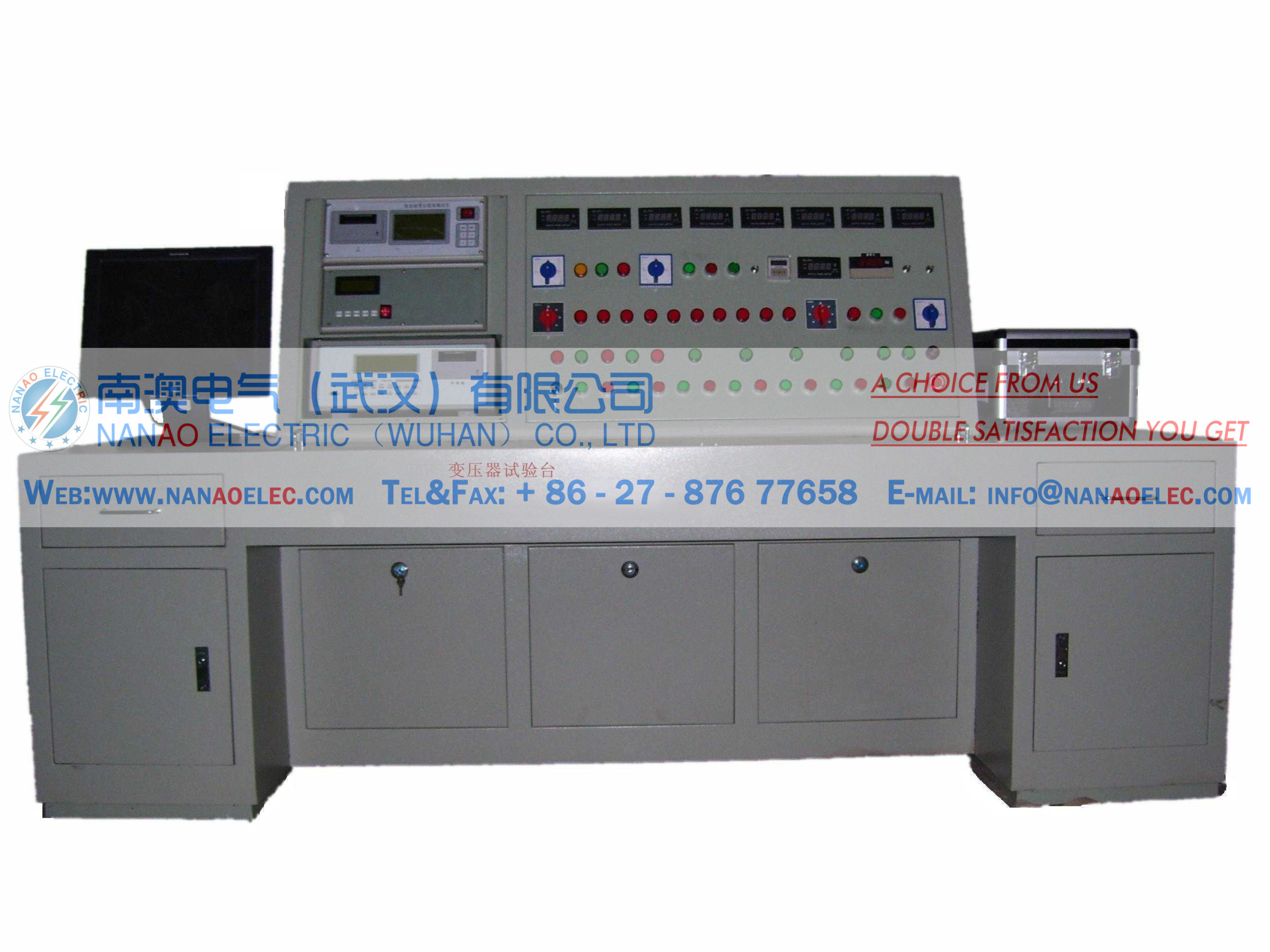

NABT-II全自动多功能变压器综合测试台是南澳电气武汉公司根据《电力设备预防性试验规程》对电力变压器的试验要求，以及试验室试验要求而自生设计生产的最新产品。NABT-II变压器综合测试台具有功能齐全、结构紧凑、外形美观大方、通用性强和使用方便等特点，配置三台新仪器，可全自动打印输出。特别适用于电力系统、工矿企业、科研部门等对电力设备进行各种预防性试验。

产品别名

变压器特性综合测试台，变压器特性测试台，变压器综合试验台，变压器测试台，变压器试验台

产品特性

1．直流电阻测试

2．变比组别测试

3．空、负载损耗测试

4．工频耐压试验

产品参数

1.直流电阻测试

⑴ 测量范围：1μΩ~20KΩ

⑵ 测试电流：0.02Ω,0.2Ω 10A

2Ω 1A

20Ω 100mA

200Ω 10mA

2K Ω 1mA

20KΩ 0.1mA

⑷测试准确度:0.2% (满量程)

⑸显示方式:128*64点阵显示

⑹最大分辨:1μΩ

⑺电源:AC220V±22V,50HZ±2HZ

⑻功耗:200W

2.变比组别测试:

(1) 变比测量范围:1~10000

(2) 组别:1~12点

(3) 精度:1~1000 0.21级 1000~10000 0.5级

(4) 电源:AC220V±10%,50HZ

3.损耗测试:

(1) 电压:500V±(0.1%读数+0.1%量程)

(2) 电流:5A±(0.1%读数+0.1%量程)

(3) 功率:U*I±(0.1%读数+0.1%量程)

(4) 功率因数:0.0101.000±3个字

(5) 电源:AC220V±22V,50HZ±2HZ

(6) 整机功耗:小于15VA

4.工频耐压试验:

(1) 输入电压:两相380V

(2) 输出电压:0~430V

(3) 表计精度: ±0.5%
