产品简介

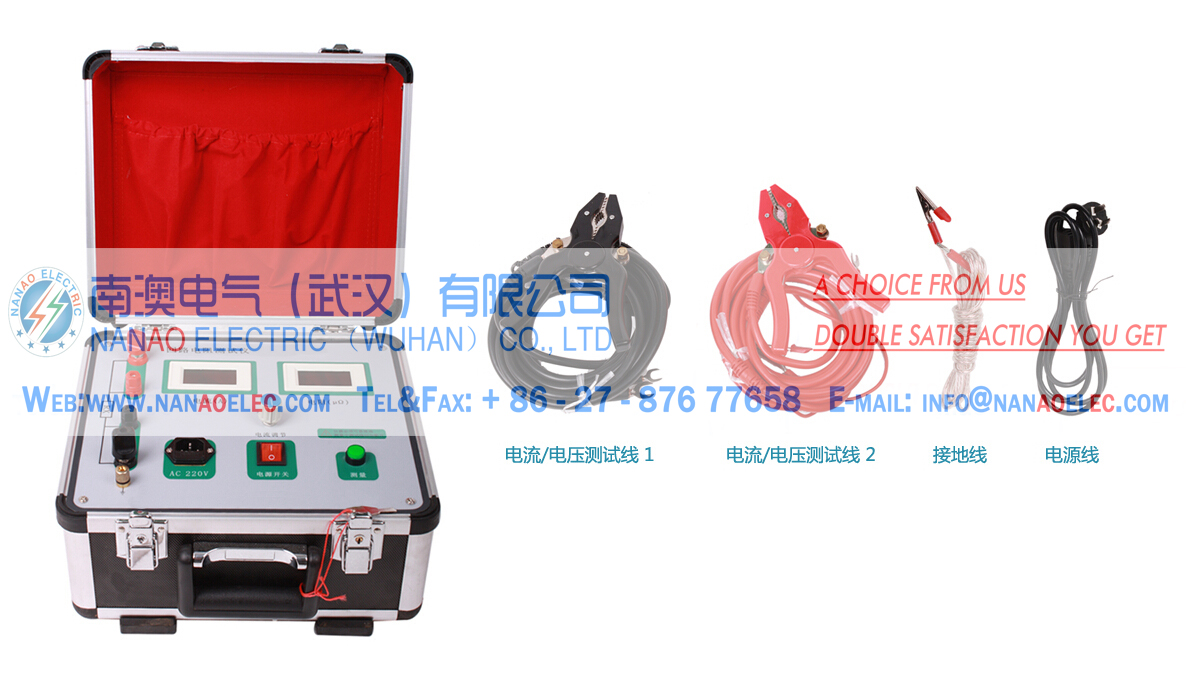

回路电阻测量是电气测试的重要内容，根据《中华人民共和国电力行业标准》DL/T845.4-2004的标准，参照《电阻测量装置通用技术条件第4部分：回路电阻测试仪》的要求。本公司研制了全新NAHLY回路电阻测试仪，可方便地进行高低压开关的主触头接触电阻值、高低压电缆线路的直流电阻值等纯阻性试品的测量。

本产品使用了高精度、高稳定度的直流恒流源，可提供固定直流电流输出，克服了传统回路电阻测量仪需调节电流输出的缺点；本产品采用了宽温带背光的大屏幕图形液晶显示器，而不是传统的数码管显示方式，可直观的显示汉字，使得仪器操作显得更加方便、简洁；本产品使用了精密仪用运算放大器和高精度A/D转换器，结合高性能十六位单片机，确保了该产品的测试准确度；本产品还设计了实时日历时钟、数据存储、打印以及保护等功能，使得该产品功能更加完备，性价比更高。

产品别名

回路电阻测试仪，接触电阻测试仪，开关回路电阻测试仪，接触回路电阻测试仪，接触(回路)电阻测试仪

产品特性

1.大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

2.抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

3.使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

4.携带方便：体积小、重量轻。

产品参数

项 目 NAHLY-100A NAHLY-200A NAHLY-100B NAHLY-200B NAHLY-300A NAHLY-600A

测试电流 50A，100A 100A，200A 50A，100A 100A，200A 100A,200A,300A 100A,200A,300A,600A

测量范围 50A 0~2000μΩ 100A 0~2000μΩ 50A 0~4000μΩ 100A 0~2000μΩ 100A 0~50mΩ 100A 0~50mΩ

100A 0~2000μΩ 200A 0~2000μΩ 100A 0~2000μΩ 200A 0~2000μΩ 200A 0~25mΩ 200A 0~25mΩ

                300A 0~15mΩ 300A 0~15mΩ

                    600A 0~8mΩ

显示方式 3位半数字LCD显示器 中英文液晶显示屏

分 辨 率 0.1μΩ 0.01μΩ 0.1μΩ

存储数据 无 可以存储80组测试数据 -

计时功能 无 带计时功能 -

电流显示 不能显示输出电流大小 可以显示实际输出电流值 -

打印功能 无 带打印功能 -

USB接口 无 带USB控制端口 -

外接PC 无 能将测试数据直接导入到PC电脑进行分析 -

测试精度 ≤0.5%

功  率 - 3000W 6000W

供电电压 AC220×(1±10%)V;50×（1±5%）Hz

使用温度 0℃ - 45℃(无凝露)

相对湿度 ≤90%RH

海拔高度 小于1000米

外形尺寸 290mm×260mm

×215mm 360mm×290mm

×245mm 330mm×280mm

×215mm 330mm×280mm

×290mm - -

重 量 5.8kg 9.5kg 7.7kg 8.9kg
